ACAR

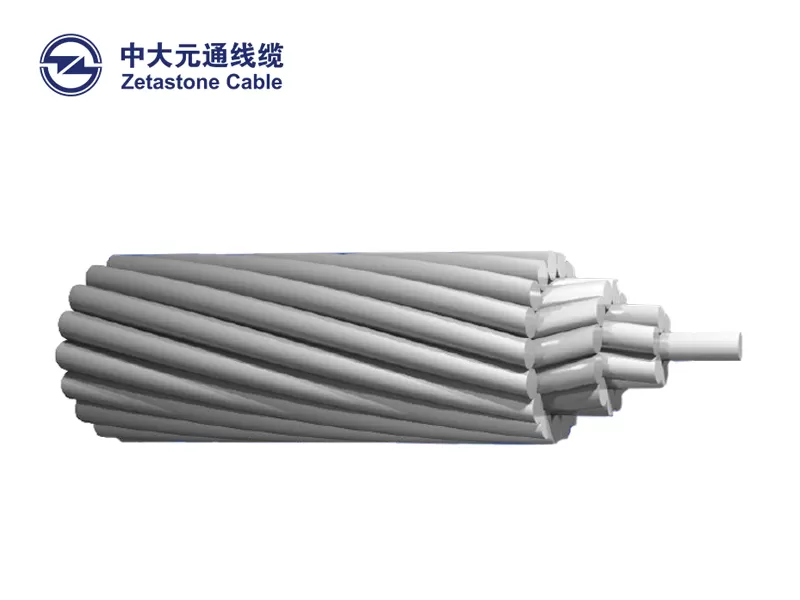

铝合金芯铝绞线

导线结构： ACAR铝合金芯铝绞线为同心绞合结构，由1350-H19特级硬铝线与6201-T81铝合金线绞制而成，可分为单层及多层绞合结构，具备优异的抗拉强度与导电性能。
产品应用： 适用于输配电工程，可满足纯铝线（AAC）强度不足、全铝合金线（AAAC）或钢芯铝绞线（ACSR）不适用场景的载流需求。
产品特点： ACAR铝合金芯铝绞线无磁滞损耗、无电化学反应、输电损耗更低，导电与力学性能均衡。

立即获取报价 

ACAR铝合金芯铝绞线产品详情

什么是ACAR铝合金芯铝绞线？

ACAR铝合金芯铝绞线采用单层/多层同心绞合设计，优化输配电工程的力学强度与载流能力，完美解决纯铝线强度不足、全铝合金线/钢芯铝绞线不适用的场景需求。

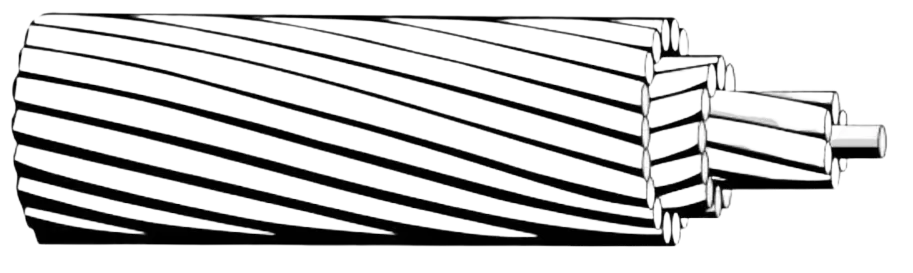

ACAR导线结构

ACAR铝合金芯铝绞线由1350-H19特级硬铝线与6201-T81铝合金线同心绞合制成，作为常用裸导线品类，可提供单层/多层结构，适用于跨河、大跨距等特殊架设场景。同等重量下，ACAR导线的强度与载流量优于传统钢芯铝绞线（ACSR）。

ACAR产品优势

无磁滞损耗

无电化学反应

输电电阻更低、损耗更小

物产中大元通电缆有限公司是专业的ACAR铝合金芯铝绞线生产厂家，可提供全规格系列产品，满足各类工程应用需求。我们提供高可靠性、高品质的ACAR裸导线，兼顾强度与导电性能双重要求。

如需详细技术参数，请查阅下方ACAR裸导线技术参数表，如有定制需求，欢迎随时联系我们。

ACAR铝合金芯铝绞线技术参数表

(kcmil)

(EC/6201)

直径(英寸)

每千英尺重量

额定拉断力

(欧姆/千英尺)

允许载流量+

20℃直流电阻

75℃交流电阻

6201合金

1350铝

355.0

0.1367

0.683

332.1

0.0514

0.0624

465.9

0.1566

0.783

435.8

11000

0.0392

0.0477

503.6

0.1628

0.814

471.1

11900

0.0362

0.0441

653.1

0.1854

0.927

611.0

15400

0.0279

0.0342

739.8

0.1414

0.990

692.7

15300

0.0240

0.0296

739.8

18/19

0.1414

0.990

691.6

18800

0.0252

0.0308

853.7

0.1519

1.063

799.3

17500

0.0208

0.0257

853.7

18/19

0.1519

1.063

798.0

21500

0.0218

0.0268

927.2

0.1583

1.108

868.2

19000

0.0192

0.0238

927.2

18/19

0.1583

1.108

866.7

23400

0.0201

0.0247

1024.5

0.1664

1.165

959.3

20900

0.0173

0.0216

1024.5

18/19

0.1664

1.165

957.7

25800

0.0182

0.0225

1081.0

0.1709

1.196

1012.1

22100

0.0164

0.0205

1081.0

18/19

0.1709

1.196

1010.5

27200

0.0172

0.0213

1109.0

0.1731

1.212

1038.4

22700

0.0160

0.0200

1109.0

18/19

0.1731

1.212

1036.6

27900

0.0168

0.0208

1172.0

0.1780

1.246

1097.3

24000

0.0152

0.0190

1172.0

18/19

0.1780

1.246

1095.5

29500

0.0159

0.0198

1197.0

0.1799

1.259

1120.8

24500

0.0148

0.0187

1197.0

18/19

0.1799

1.259

1118.9

30200

0.0156

0.0194

1280.0

0.1860

1.302

1198.5

26200

0.0139

0.0175

1280.0

18/19

0.1860

1.302

1196.5

32200

0.0146

0.0182

1361.0

42/19

0.1494

1.344

1273.6

30300

0.0133

0.0168

1527.0

42/19

0.1582

1.424

1428.8

33600

0.0118

0.0151

1703.0

42/19

0.1671

1.504

1593.5

37500

0.0106

0.0137

1933.0

42/19

0.1780

1.602

1808.8

42500

0.00936

0.0123

2267.0

42/19

0.1928

1.735

2142.0

49900

0.00806

0.0108

2493.0

72/19

0.1655

1.821

2356.9

50400

0.00722

0.0099

2493.0

54/37

0.1655

1.821

2354.5

57600

0.00743

0.0101

+载流量测试条件：导线温度75℃，环境温度25℃，风速2英尺/秒，日照环境

规格 (kcmil)	绞合结构 (EC/6201)	直径(英寸)			每千英尺重量 (磅)	额定拉断力 (磅)	电阻值 (欧姆/千英尺)		允许载流量+ (安培)
		单丝直径		成品外径			20℃直流电阻	75℃交流电阻
		6201合金	1350铝	成品外径			20℃直流电阻	75℃交流电阻
355.0	12/7	0.1367	0.1367	0.683	332.1	8500	0.0514	0.0624	519
465.9	12/7	0.1566	0.1566	0.783	435.8	11000	0.0392	0.0477	616
503.6	12/7	0.1628	0.1628	0.814	471.1	11900	0.0362	0.0441	646
653.1	12/7	0.1854	0.1854	0.927	611.0	15400	0.0279	0.0342	760
739.8	30/7	0.1414	0.1414	0.990	692.7	15300	0.0240	0.0296	831
739.8	18/19	0.1414	0.1414	0.990	691.6	18800	0.0252	0.0308	814
853.7	30/7	0.1519	0.1519	1.063	799.3	17500	0.0208	0.0257	907
853.7	18/19	0.1519	0.1519	1.063	798.0	21500	0.0218	0.0268	890
927.2	30/7	0.1583	0.1583	1.108	868.2	19000	0.0192	0.0238	955
927.2	18/19	0.1583	0.1583	1.108	866.7	23400	0.0201	0.0247	936
1024.5	30/7	0.1664	0.1664	1.165	959.3	20900	0.0173	0.0216	1015
1024.5	18/19	0.1664	0.1664	1.165	957.7	25800	0.0182	0.0225	995
1081.0	30/7	0.1709	0.1709	1.196	1012.1	22100	0.0164	0.0205	1048
1081.0	18/19	0.1709	0.1709	1.196	1010.5	27200	0.0172	0.0213	1028
1109.0	30/7	0.1731	0.1731	1.212	1038.4	22700	0.0160	0.0200	1065
1109.0	18/19	0.1731	0.1731	1.212	1036.6	27900	0.0168	0.0208	1044
1172.0	30/7	0.1780	0.1780	1.246	1097.3	24000	0.0152	0.0190	1101
1172.0	18/19	0.1780	0.1780	1.246	1095.5	29500	0.0159	0.0198	1080
1197.0	30/7	0.1799	0.1799	1.259	1120.8	24500	0.0148	0.0187	1115
1197.0	18/19	0.1799	0.1799	1.259	1118.9	30200	0.0156	0.0194	1094
1280.0	30/7	0.1860	0.1860	1.302	1198.5	26200	0.0139	0.0175	1160
1280.0	18/19	0.1860	0.1860	1.302	1196.5	32200	0.0146	0.0182	1139
1361.0	42/19	0.1494	0.1494	1.344	1273.6	30300	0.0133	0.0168	1196
1527.0	42/19	0.1582	0.1582	1.424	1428.8	33600	0.0118	0.0151	1314
1703.0	42/19	0.1671	0.1671	1.504	1593.5	37500	0.0106	0.0137	1363
1933.0	42/19	0.1780	0.1780	1.602	1808.8	42500	0.00936	0.0123	1465
2267.0	42/19	0.1928	0.1928	1.735	2142.0	49900	0.00806	0.0108	1594
2493.0	72/19	0.1655	0.1655	1.821	2356.9	50400	0.00722	0.0099	1687
2493.0	54/37	0.1655	0.1655	1.821	2354.5	57600	0.00743	0.0101	1670
+载流量测试条件：导线温度75℃，环境温度25℃，风速2英尺/秒，日照环境
