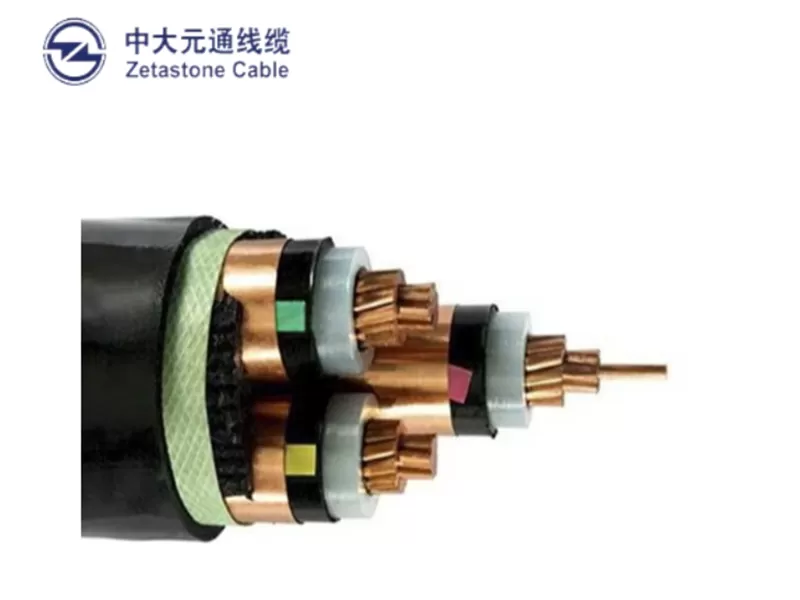

3.8/6.6KV(Um=7.2KV) IEC 60502标准三芯电缆产品应用：

本三芯电缆适用于额定电压Uo/U 1.8/3KV至26/35KV、频率50Hz的电力配电系统。可广泛安装于变电站、室内、电缆沟、户外、地下、水中，也可用于工业、配电盘及发电厂的电缆桥架安装。

3.8/6.6KV(Um=7.2KV) IEC 60502标准三芯电缆执行标准：

IEC 60502 第2部分(3.6/6KV至18/30KV)

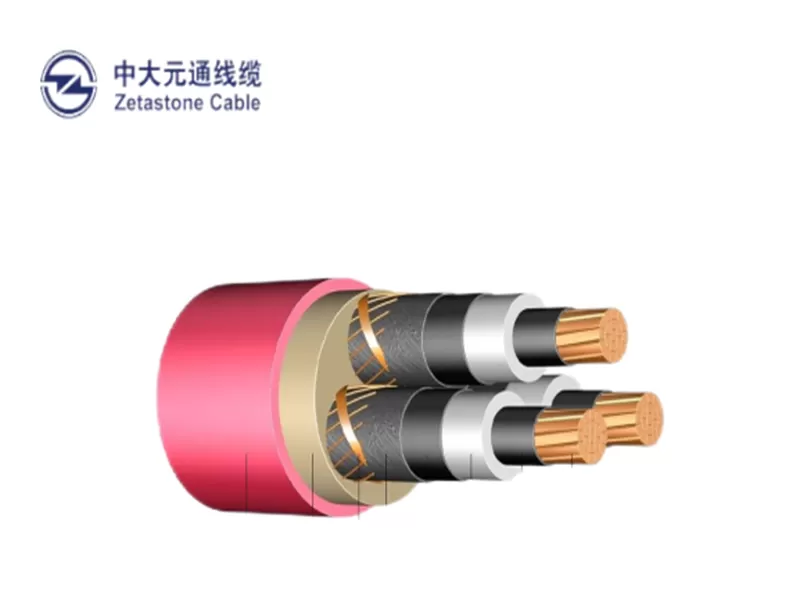

3.8/6.6KV(Um=7.2KV) IEC 60502标准三芯电缆产品结构：

导体：符合IEC 60228标准的1类或2类退火铜/铝导体。

导体屏蔽：由半导电包带与挤包式非金属半导电层组成。

绝缘：1.8/3.6KV和3.6/6KV电缆采用聚氯乙烯（PVC），交联聚乙烯（XLPE）或乙丙橡胶（EPR/HEPR）。

绝缘屏蔽：在每芯绝缘层外挤包一层非金属半导电化合物。

内护层及填充：对于带有总金属层或分芯金属层+总金属层的电缆，在成缆线芯外施加半导电内护层与填充材料。

金属层：绝缘层外施加同心铜屏蔽网。

隔离护套（铠装电缆）：铠装层下的成缆线芯外挤包PVC、PE或低烟无卤护套。

绕包垫层（铅护套铠装电缆）：铅护套外绕包浸渍/合成复合纸带，或两层纸带加复合纤维材料，厚度约1.5mm。

铠装层（铠装电缆）：在内护层外螺旋绕包，可选用镀锌扁钢丝、圆钢丝或双钢带铠装。

外护套：挤包热塑性材料（PVC/PE/LSZH可选）或弹性体材料（氯丁橡胶CSP/氯化磺化聚乙烯）。

尺寸参数
				非铠装电缆				圆钢丝铠装电缆
标称截面	标称绝缘厚度	铜带屏蔽面积(0.1mm)	铜丝屏蔽面积	标称护套厚度	近似外径	近似重量		标称垫层厚度	铠装钢丝规格	标称护套厚度	近似外径	近似重量
标称截面	标称绝缘厚度	铜带屏蔽面积(0.1mm)	铜丝屏蔽面积	标称护套厚度	近似外径	铜芯	铝芯	标称垫层厚度	铠装钢丝规格	标称护套厚度	近似外径	铜芯	铝芯
mm²	mm	mm²	mm²	mm	mm	kg/km		mm	mm	mm	mm	kg/km
10	2.5	4.2	16	2	30	980	790	1.2	2	2.1	36	2310	2120
16	2.5	4.6	16	2	31	1190	890	1.2	2	2.2	38	2600	2290
25	2.5	5	16	2.1	34	1560	1080	1.2	2	2.3	41	3080	2600
35	2.5	5.4	16	2.2	37	1930	1270	1.3	2.5	2.4	45	3950	3280
50	2.5	5.9	16	2.3	40	2370	1480	1.3	2.5	2.5	47	4530	3630
70	2.5	6.6	16	2.4	43	3110	1820	1.4	2.5	2.6	51	5510	4210
95	2.5	7.3	16	2.5	47	4000	2200	1.5	2.5	2.8	55	6660	4860
120	2.5	8	16	2.6	50	4820	2550	1.5	2.5	2.9	59	7630	5360
150	2.5	8.5	25	2.8	54	5770	2970	1.6	2.5	3	62	8800	6000
185	2.5	9.4	25	2.9	58	6960	3460	1.6	2.5	3.1	66	10180	6670
240	2.6	10.4	25	3.1	65	8940	4340	1.8	3.15	3.4	75	13480	8870
300	2.8	11.4	25	3.3	70	10980	5190	1.9	3.15	3.6	81	15920	10130
400	3	12.6	35	3.5	79	13820	6440	2	3.5	3.9	90	19980	12590
500	3.2	13.9	35	3.7	87	19100	10755	2.1	3.5	4.1	98	24160	14820
630	3.2	15.3	35	4	95	30470	13150	2.2	3.5	4.4	107	29650	17710
	扁钢丝铠装电缆						双钢带铠装电缆
标称截面	标称垫层厚度	铠装钢丝规格	标称护套厚度	近似外径	近似重量		标称垫层厚度	钢带数量×标称厚度	标称护套厚度	近似外径	近似重量
标称截面	标称垫层厚度	铠装钢丝规格	标称护套厚度	近似外径	铜芯	铝芯	标称垫层厚度	钢带数量×标称厚度	标称护套厚度	近似外径	铜芯	铝芯
mm²	mm	mm	mm	mm	kg/km		mm	mm	mm	mm	kg/km
10	1.2	0.8	1.8	26.9	1415	1235	1.2	2X0.2	1.8	26	1060	885
16	1.2	0.8	1.8	29.2	1725	1445	1.2	2X0.2	1.8	28.3	1340	1055
25	1.2	0.8	1.9	32.2	2165	1735	1.2	2X0.2	1.9	31.3	1735	1305
35	1.3	0.8	2	35	2645	2025	1.3	2X0.2	2	34.1	2170	1555
50	1.3	0.8	2.1	37.4	3075	2295	1.3	2X0.5	2.1	38	2950	2170
70	1.4	0.8	2.2	41	3915	2755	1.4	2X0.5	2.3	41.8	3795	2635
95	1.5	0.8	2.3	45.3	4840	3335	1.5	2X0.5	2.4	46.1	4810	3200
120	1.5	0.8	2.4	48.7	5915	3855	1.5	2X0.5	2.5	49.5	5770	3705
150	1.6	0.8	2.5	52.1	6930	4395	1.6	2X0.5	2.6	52.9	6775	4235
185	1.6	0.8	2.6	56.2	8265	5100	1.6	2X0.5	2.8	57.2	8120	4950
240	1.8	0.8	2.8	62.2	10440	6220	1.8	2X0.5	2.9	63	10250	6025
300	1.9	0.8	3	68.2	12780	7420	1.9	2X0.5	3.1	69	12570	7200
400	2	0.8	3.3	75.9	15970	9110	2	2X0.5	3.4	76.7	15740	8870
500	2.1	0.8	3.5	84.2	19940	11130	2.1	2X0.8	3.6	86.5	20550	11750
630	2.2	0.8	3.7	93.5	25120	13670	2.2	2X0.8	3.9	96	25830	14400

电气参数
标称截面	铜/铝直流电阻	铜/铝交流电阻	铜/铝导体1s短路容量	电容	充电电流	单芯铜丝屏蔽1s短路容量	单芯铜带屏蔽1s短路容量	电抗	电感
mm²	µΩ/m	µΩ/m	kA	pF/m	mA/m	kA	kA	µΩ/m	nH/m
10	1830/3080	2330/3920	1.4/0.9	212	0.27	1.23	0.61	132	410
16	1150/1910	1470/2420	2.2/1.4	242	0.30	1.96	0.66	124	390
25	727/1200	927/1538	3.6/2.3	272	0.33	1.96	0.73	116	370
35	524/868	668/1113	5.0/3.2	301	0.36	1.96	0.79	108	350
50	387/641	494/822	6.8/4.4	332	0.40	1.96	0.87	102	330
70	268/443	343/568	9.8/6.3	383	0.46	1.96	0.96	97	310
95	193/320	248/410	13.3/8.5	432	0.52	1.96	1.06	92	290
120	153/253	196/325	17.2/11.0	474	0.57	1.96	1.17	89	280
150	124/206	159/265	21.2/13.5	511	0.61	3.06	1.25	87	280
185	99/164	128/211	26.6/17.0	562	0.67	3.06	1.37	86	270
240	75/125	98/161	34.9/22.3	602	0.72	3.06	1.52	83	260
300	60/100	80/130	43.8/28.0	622	0.75	3.06	1.67	82	260
400	47/78	64/102	57.3/36.6	648	0.78	4.29	1.84	80	250
500	37/60	51/81	72.3/46.2	668	0.82	4.29	2.03	78	250
630	28/47	42/64	91.2/58.3	758	0.92	4.29	2.24	76	240
