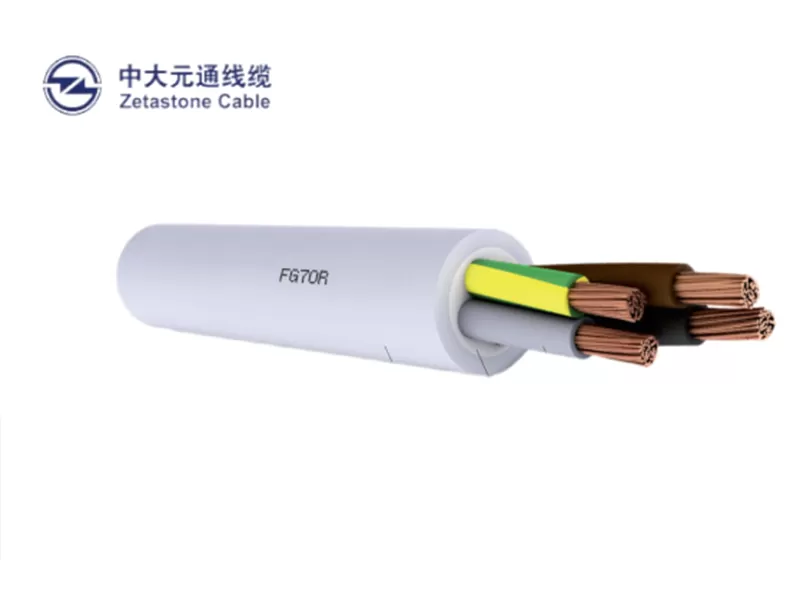

适用于地面、水下、设备内部及电缆沟槽内的静态配电与信号传输电缆。本款FG7OR电缆由物产中大元通电缆有限公司专业生产，专为无系统性机械应力或较大拉力负荷的使用环境设计。
作为符合IEC60502标准的高性能电缆，广泛应用于工业厂房、民用建筑等大电流、高热负荷场景（导体最高工作温度90℃），是高柔性、高阻燃性能要求环境的理想选择。
导体： | 5类精细绞合铜导体 |
绝缘： | 硬质EPM橡胶 |
填充： | 热塑性化合物，低腐蚀性气体阻燃、不吸水 |
护套： | 耐磨PVC化合物，阻燃低腐蚀性、低透水率 |
护套颜色： | 浅灰色（RAL 7035） |
温度范围： | ||
弯曲时最低电缆温度： | 0℃ | |
固定敷设： | -25℃ ~ +70℃ | |
最高工作温度： | 90℃ | |
5秒内短路最高温度： | 160℃ | |
额定电压： | U₀/U = 0.6/1kV | |
试验电压： | 4kV | |
最大抗拉强度： | 15N/mm² | |
阻燃性能： | ||
阻燃特性： | 符合CEI 20-35 | |
成束垂直阻燃： | 符合CEI 20-22II / IEC 60332-3 | |
低腐蚀性气体释放： | 符合CEI 20-37/1 / IEC 60754-2 |
规格–芯数×导体截面积 | 单根导体结构 | 外径 | 导体直径 | 绝缘厚度 | 护套厚度 | 20℃导体电阻 | 铜重 | 电缆重量 | 包装方式* |
标称 | 约 | 标称 | 标称 | 标称 | 最大 | 约 | |||
N×mm² | n×mm | mm | mm | mm | mm | Ω/km | kg/km | kg/km | |
FG7R电力电缆 | |||||||||
1 x 1,5 | 30 x 0,25 | 5,8 | 1,6 | 0,7 | 1,4 | 13,3 | 14,4 | 47 | 零剪 |
1 x 2,5 | 50 x 0,25 | 6,3 | 2,0 | 0,7 | 1,4 | 7,98 | 24 | 60 | 零剪 |
1 x 4 | 56 x 0,30 | 6,7 | 2,5 | 0,7 | 1,4 | 4,95 | 38,4 | 78 | 零剪 |
1 x 6 | 84 x 0,30 | 7,4 | 3,1 | 0,7 | 1,4 | 3,30 | 57,6 | 102 | 零剪 |
1 x 10 | 80 x 0,40 | 8,3 | 4,1 | 0,7 | 1,4 | 1,91 | 96 | 146 | 零剪 |
1 x 16 | 128 x 0,40 | 9,4 | 5,2 | 0,7 | 1,4 | 1,21 | 153,6 | 205 | 零剪 |
1 x 25 | 200 x 0,40 | 11,1 | 6,5 | 0,9 | 1,4 | 0,78 | 240 | 300 | 零剪 |
1 x 35 | 280 x 0,40 | 12,1 | 7,5 | 0,9 | 1,4 | 0,554 | 336 | 398 | 零剪 |
1 x 50 | 400 x 0,40 | 13,9 | 9,0 | 1,0 | 1,4 | 0,386 | 480 | 549 | 零剪 |
1 x 70 | 356 x 0,50 | 16,1 | 11,0 | 1,1 | 1,4 | 0,272 | 672 | 781 | 零剪 |
1 x 95 | 485 x 0,50 | 18,0 | 12,7 | 1,1 | 1,5 | 0,206 | 912 | 1010 | 零剪 |
1 x 120 | 614 x 0,50 | 19,0 | 13,7 | 1,2 | 1,5 | 0,161 | 1152 | 1262 | 零剪 |
1 x 150 | 765 x 0,50 | 22,3 | 16,0 | 1,4 | 1,6 | 0,129 | 1440 | 1600 | 零剪 |
1 x 185 | 944 x 0,50 | 23,6 | 17,4 | 1,6 | 1,6 | 0,106 | 1776 | 1893 | 零剪 |
1 x 240 | 1225 x 0,50 | 26,4 | 19,5 | 1,7 | 1,7 | 0,0801 | 2304 | 2429 | 零剪 |
1 x 300 | 1530 x 0,50 | 31,0 | 23,1 | 1,8 | 1,8 | 0,0641 | 2880 | 3174 | 零剪 |
1 x 400 | 2034 x 0,50 | 35,7 | 27,2 | 2,0 | 1,9 | 0,0486 | 3840 | 4136 | 零剪 |
FG7OR电力电缆 | |||||||||
2 x 1,5 | 30 x 0,25 | 9,6 | 1,6 | 0,7 | 1,8 | 13,3 | 28,8 | 131 | 零剪 |
2 x 2,5 | 50 x 0,25 | 10,6 | 2,0 | 0,7 | 1,8 | 7,98 | 48 | 170 | 零剪 |
2 x 4 | 56 x 0,30 | 11,4 | 2,5 | 0,7 | 1,8 | 4,95 | 76,8 | 214 | 零剪 |
2 x 6 | 84 x 0,30 | 12,9 | 3,1 | 0,7 | 1,8 | 3,30 | 115,2 | 283 | 零剪 |
2 x 10 | 80 x 0,40 | 14,6 | 4,1 | 0,7 | 1,8 | 1,91 | 192 | 407 | 零剪 |
2 x 16 | 128 x 0,40 | 16,8 | 5,2 | 0,7 | 1,8 | 1,21 | 307,2 | 572 | 零剪 |
2 x 25 | 200 x 0,40 | 20,3 | 6,5 | 0,9 | 1,8 | 0,78 | 480 | 730 | 零剪 |
2 x 35 | 280 x 0,40 | 22,3 | 7,5 | 0,9 | 1,8 | 0,554 | 672 | 840 | 零剪 |
2 x 50 | 400 x 0,40 | 27,5 | 9,0 | 1,0 | 1,8 | 0,386 | 960 | 1175 | 零剪 |
3 x 1,5 | 30 x 0,25 | 10,0 | 1,6 | 0,7 | 1,8 | 13,3 | 43,2 | 148 | 零剪 |
3 x 2,5 | 50 x 0,25 | 11,1 | 2,0 | 0,7 | 1,8 | 7,98 | 72 | 194 | 零剪 |
3 x 4 | 56 x 0,30 | 12,0 | 2,5 | 0,7 | 1,8 | 4,95 | 115,2 | 254 | 零剪 |
3 x 6 | 84 x 0,30 | 13,6 | 3,1 | 0,7 | 1,8 | 3,30 | 172,8 | 346 | 零剪 |
3 x 10 | 80 x 0,40 | 15,4 | 4,1 | 0,7 | 1,8 | 1,91 | 288 | 497 | 零剪 |
3 x 16 | 128 x 0,40 | 17,8 | 5,2 | 0,7 | 1,8 | 1,21 | 460,8 | 712 | 零剪 |
3 x 25 | 200 x 0,40 | 21,4 | 6,5 | 0,9 | 1,8 | 0,78 | 720 | 1062 | 零剪 |
3 x 35 | 280 x 0,40 | 25,1 | 7,5 | 0,9 | 1,8 | 0,554 | 1008 | 1492 | 零剪 |
3 x 50 | 400 x 0,40 | 27,6 | 9,0 | 1,0 | 1,8 | 0,386 | 1440 | 1970 | 零剪 |
3 x 70 | 356 x 0,50 | 32,6 | 11,0 | 1,1 | 1,9 | 0,272 | 2016 | 2856 | 零剪 |
3 x 95 | 485 x 0,50 | 38,7 | 12,7 | 1,1 | 2,0 | 0,206 | 2736 | 3905 | 零剪 |
3 x 120 | 614 x 0,50 | 41,1 | 13,7 | 1,2 | 2,1 | 0,161 | 3456 | 4474 | 零剪 |
3 x 150 | 765 x 0,50 | 46,0 | 16,0 | 1,4 | 2,3 | 0,129 | 4320 | 5400 | 零剪 |
3 x 35/25 | 280 x 0,40 | 25,1 | 7,5 | 0,9 | 1,8 | 0,554 | 1248 | 1641 | 零剪 |
3 x 50/25 | 400 x 0,40 | 29,6 | 9,0 | 1,0 | 1,8 | 0,386 | 1680 | 2252 | 零剪 |
3 x 70/35 | 356 x 0,50 | 34,5 | 11,0 | 1,1 | 1,9 | 0,272 | 2352 | 3222 | 零剪 |
3 x 95/50 | 485 x 0,50 | 38,9 | 12,7 | 1,1 | 2,1 | 0,206 | 3216 | 4195 | 零剪 |
3 x 120/70 | 614 x 0,50 | 42,0 | 13,7 | 1,2 | 2,2 | 0,161 | 4128 | 5307 | 零剪 |
3 x 150/95 | 765 x 0,50 | 49,0 | 16,0 | 1,4 | 2,4 | 0,129 | 5232 | 6869 | 零剪 |
4 x 1,5 | 30 x 0,25 | 11,4 | 1,6 | 0,7 | 1,8 | 13,3 | 57,6 | 178 | 零剪 |
4 x 2,5 | 50 x 0,25 | 12,0 | 2,0 | 0,7 | 1,8 | 7,98 | 96 | 231 | 零剪 |
4 x 4 | 56 x 0,30 | 13,0 | 2,5 | 0,7 | 1,8 | 4,95 | 153,6 | 308 | 零剪 |
4 x 6 | 84 x 0,30 | 14,6 | 3,1 | 0,7 | 1,8 | 3,30 | 230,4 | 418 | 零剪 |
4 x 10 | 80 x 0,40 | 16,8 | 4,1 | 0,7 | 1,8 | 1,91 | 384 | 618 | 零剪 |
4 x 16 | 128 x 0,40 | 19,4 | 5,2 | 0,7 | 1,8 | 1,21 | 614,4 | 886 | 零剪 |
4 x 25 | 200 x 0,40 | 23,6 | 6,5 | 0,9 | 1,8 | 0,78 | 960 | 1338 | 零剪 |
5 x 1,5 | 30 x 0,25 | 12,2 | 1,6 | 0,7 | 1,8 | 13,3 | 72 | 212 | 零剪 |
5 x 2,5 | 50 x 0,25 | 13,0 | 2,0 | 0,7 | 1,8 | 7,98 | 120 | 275 | 零剪 |
5 x 4 | 56 x 0,30 | 14,1 | 2,5 | 0,7 | 1,8 | 4,95 | 192 | 370 | 零剪 |
5 x 6 | 84 x 0,30 | 16,0 | 3,1 | 0,7 | 1,8 | 3,30 | 288 | 515 | 零剪 |
5 x 10 | 80 x 0,40 | 18,7 | 4,1 | 0,7 | 1,8 | 1,91 | 480 | 770 | 零剪 |
5 x 16 | 128 x 0,40 | 21,5 | 5,2 | 0,7 | 1,8 | 1,21 | 768 | 1102 | 零剪 |
5 x 25 | 200 x 0,40 | 26,1 | 6,5 | 0,9 | 1,8 | 0,78 | 1200 | 1658 | 零剪 |
5 x 35 | 280 x 0,40 | 29,6 | 7,5 | 0,9 | 1,8 | 0,554 | 1680 | 2269 | 零剪 |
5 x 50 | 400 x 0,40 | 34,5 | 9,0 | 1,0 | 2,0 | 0,386 | 2400 | 3042 | 零剪 |
FG7OR信号电缆 | |||||||||
7 x 1,5 | 30 x 0,25 | 12,6 | 1,6 | 0,7 | 1,8 | 13,3 | 100,8 | 241 | 零剪 |
10 x 1,5 | 30 x 0,25 | 15,0 | 1,6 | 0,7 | 1,8 | 13,3 | 144,0 | 343 | 零剪 |
12 x 1,5 | 30 x 0,25 | 16,2 | 1,6 | 0,7 | 1,8 | 13,3 | 172,8 | 402 | 零剪 |
16 x 1,5 | 30 x 0,25 | 17,6 | 1,6 | 0,7 | 1,8 | 13,3 | 230,4 | 471 | 零剪 |
19 x 1,5 | 30 x 0,25 | 18,6 | 1,6 | 0,7 | 1,8 | 13,3 | 273,6 | 552 | 零剪 |
24 x 1,5 | 30 x 0,25 | 21,6 | 1,6 | 0,7 | 1,8 | 13,3 | 345,6 | 707 | 零剪 |
7 x 2,5 | 50 x 0,25 | 14,1 | 2,0 | 0,7 | 1,8 | 7,98 | 168,0 | 329 | 零剪 |
10 x 2,5 | 50 x 0,25 | 17,6 | 2,0 | 0,7 | 1,8 | 7,98 | 240,0 | 501 | 零剪 |
12 x 2,5 | 50 x 0,25 | 18,0 | 2,0 | 0,7 | 1,8 | 7,98 | 288,0 | 544 | 零剪 |
16 x 2,5 | 50 x 0,25 | 20,0 | 2,0 | 0,7 | 1,8 | 7,98 | 384,0 | 686 | 零剪 |
19 x 2,5 | 50 x 0,25 | 20,7 | 2,0 | 0,7 | 1,8 | 7,98 | 456,0 | 759 | 零剪 |
24 x 2,5 | 50 x 0,25 | 24,0 | 2,0 | 0,7 | 1,8 | 7,98 | 576,0 | 1000 | 零剪 |
