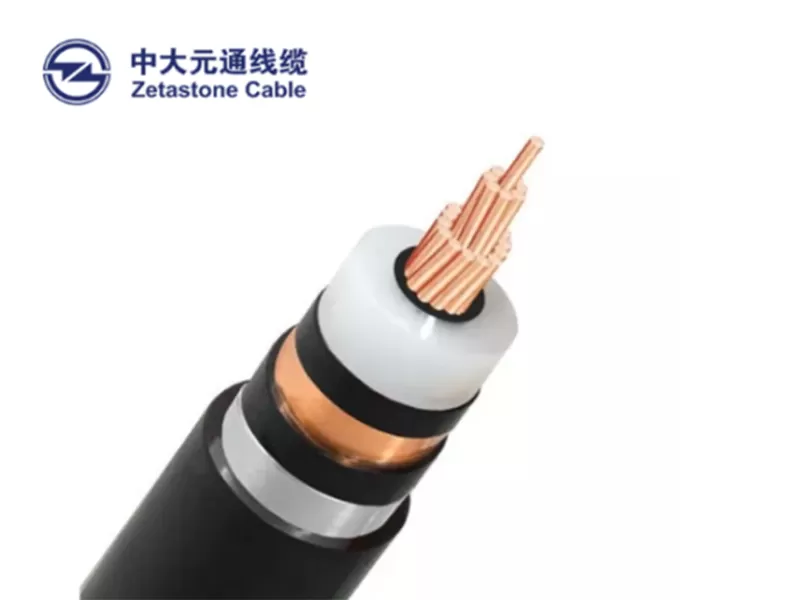

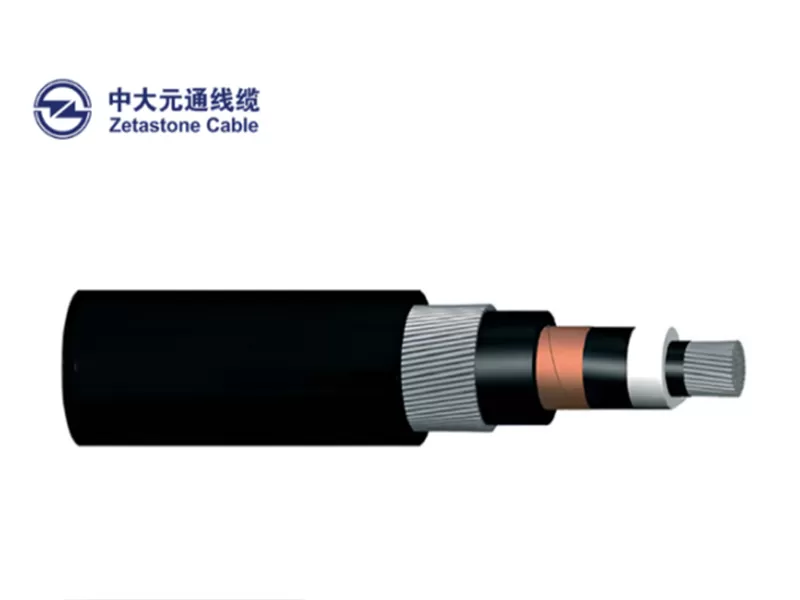

本单芯电缆适用于额定电压Uo/U 1.8/3KV至18/30KV、频率50Hz的电力输送配电系统。可广泛应用于变电站、室内、电缆沟、室外、地下、水下等场景，也可用于工业、配电盘及发电厂的电缆桥架安装。
IEC 60502 第1部分(1.8/3KV)
导体：采用符合IEC 60228标准的1类或2类退火铜/铝导体。导体屏蔽：由挤包的非金属半导电料层构成，紧密贴合绝缘层，消除气隙。1.8/3KV、3.6/6KV的PVC/EPR/HEPR绝缘电缆无需设置导体屏蔽。
绝缘层：1.8/3KV、3.6/6KV电缆可采用聚氯乙烯（PVC）、交联聚乙烯（XLPE）或乙丙橡胶（EPR/HEPR）绝缘料。
绝缘屏蔽：在绝缘层外挤包一层非金属半导电屏蔽层。
金属层：绝缘层/绝缘屏蔽层/内护层外采用同心铜丝屏蔽，也可选用厚度不小于0.1mm的铜带重叠绕包。
隔离套（铠装电缆）：铠装层下采用挤包PVC、PE或低烟无卤（LSZH）隔离套。
铠装层（铠装电缆）：采用圆铝丝铠装
外护套：挤包热塑性材料外护套（可选PVC、PE、低烟无卤LSZH）。
尺寸参数 | |||||||||||
标称截面 | 非铠装电缆 | 钢丝铠装电缆 | |||||||||
标称绝缘厚度 | 标称护套厚度 | 近似外径 | 近似重量 | 标称垫层厚度 | 铠装丝规格 | 标称护套厚度 | 近似外径 | 近似重量 | |||
铜芯 | 铝芯 | 铜芯 | 铝芯 | ||||||||
mm² | mm | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
10 | 2.0 | 1.8 | 13 | 240 | 180 | 1.2 | 1.6 | 1.8 | 18 | 460 | 400 |
16 | 2.0 | 1.8 | 13 | 300 | 200 | 1.2 | 1.6 | 1.8 | 19 | 530 | 430 |
25 | 2.0 | 1.8 | 15 | 410 | 250 | 1.2 | 1.6 | 1.8 | 20 | 650 | 500 |
35 | 2.0 | 1.8 | 16 | 510 | 300 | 1.2 | 1.6 | 1.8 | 21 | 780 | 560 |
50 | 2.0 | 1.8 | 17 | 640 | 350 | 1.2 | 1.6 | 1.8 | 22 | 930 | 640 |
70 | 2.0 | 1.8 | 19 | 850 | 440 | 1.2 | 1.6 | 1.8 | 24 | 1170 | 750 |
95 | 2.0 | 1.8 | 20 | 1130 | 540 | 1.2 | 1.6 | 1.8 | 26 | 1460 | 870 |
120 | 2.0 | 1.8 | 22 | 1370 | 630 | 1.2 | 1.6 | 1.8 | 27 | 1730 | 990 |
150 | 2.0 | 1.8 | 23 | 1650 | 730 | 1.2 | 1.6 | 1.8 | 29 | 2030 | 1110 |
185 | 2.0 | 1.8 | 25 | 2010 | 860 | 1.2 | 1.6 | 1.9 | 30 | 2430 | 1280 |
240 | 2.0 | 1.8 | 27 | 2570 | 1050 | 1.2 | 1.6 | 2.0 | 33 | 3040 | 1530 |
300 | 2.0 | 1.8 | 29 | 3160 | 1250 | 1.2 | 2.0 | 2.1 | 36 | 3760 | 1860 |
400 | 2.0 | 1.9 | 33 | 3980 | 1560 | 1.2 | 2.0 | 2.2 | 39 | 4660 | 2230 |
500 | 2.2 | 2.1 | 35.5 | 4910 | 1905 | 1.3 | 2.5 | 2.5 | 43 | 5930 | 2930 |
630 | 2.4 | 2.2 | 39.7 | 6340 | 2420 | 1.4 | 2.5 | 2.6 | 49 | 7370 | 3430 |
800 | 2.6 | 2.3 | 44.5 | 7890 | 2980 | 1.4 | 2.5 | 2.7 | 52 | 9070 | 4230 |
1000 | 2.8 | 2.5 | 49.4 | 9890 | 3700 | 1.5 | 2.5 | 2.9 | 56 | 11100 | 4950 |
电气参数 | |||||||||||||||
标称截面 | 直流电阻 | 铜/铝导体电阻 | 交流电阻 | 铜/铝导体电阻 | 导体短路容量（1秒）铜/铝 | 电容 | 充电电流 | 电抗 | 电感 | 阻抗 | |||||
品字形敷设 | 扁平敷设 | 品字形敷设 | 扁平敷设 | 品字形敷设 | 扁平敷设 | ||||||||||
铜 | 铝 | 铜 | 铝 | ||||||||||||
mm² | µΩ/m | µΩm | kA | pF/m | mA/m | µΩ/m | nH/m | µΩ/ m | µΩ/ m | ||||||
10 | 1830/3080 | 2330/3920 | 1.4/0.9 | 182 | 0.27 | 151 | 201 | 384 | 558 | 2332 | 3846 | 2332 | 3840 | ||
16 | 1150/1910 | 1460/2420 | 2.2/1.4 | 201 | 0.29 | 140 | 193 | 362 | 546 | 1462 | 2411 | 1478 | 2420 | ||
25 | 727/1200 | 927/1538 | 3.6/2.3 | 222 | 0.32 | 131 | 185 | 345 | 535 | 936 | 1544 | 952 | 1554 | ||
35 | 524/868 | 668/1113 | 5.0/3.2 | 251 | 0.35 | 122 | 178 | 327 | 524 | 679 | 1121 | 695 | 1131 | ||
50 | 387/641 | 494/822 | 6.8/4.4 | 281 | 0.39 | 116 | 172 | 313 | 514 | 511 | 834 | 527 | 844 | ||
70 | 268/443 | 343/568 | 9.8/6.3 | 341 | 0.45 | 110 | 165 | 300 | 495 | 364 | 583 | 386 | 597 | ||
95 | 193/320 | 248/410 | 13.3/8.5 | 397 | 0.50 | 104 | 160 | 287 | 485 | 272 | 427 | 300 | 446 | ||
120 | 153/253 | 196/325 | 17.2/11.0 | 430 | 0.55 | 104 | 159 | 283 | 480 | 225 | 345 | 257 | 367 | ||
150 | 124/206 | 159/266 | 21.2/13.5 | 464 | 0.59 | 100 | 156 | 280 | 475 | 193 | 287 | 229 | 313 | ||
185 | 99/164 | 128/211 | 26.6/17.0 | 513 | 0.65 | 98 | 154 | 274 | 465 | 165 | 237 | 206 | 267 | ||
240 | 75/125 | 98/161 | 34.9/22.3 | 573 | 0.70 | 94 | 150 | 267 | 459 | 140 | 191 | 185 | 226 | ||
300 | 60/100 | 80/130 | 43.8/28.0 | 652 | 0.72 | 91 | 147 | 260 | 455 | 128 | 163 | 174 | 203 | ||
400 | 47/78 | 64/102 | 57.3/36.6 | 727 | 0.75 | 90 | 147 | 253 | 445 | 113 | 141 | 164 | 184 | ||
500 | 37/60 | 51/81 | 72.3/46.2 | 754 | 0.79 | 89 | 145 | 248 | 435 | 105 | 124 | 158 | 171 | ||
630 | 28/47 | 42/64 | 91.2/58.3 | 786 | 0.87 | 86 | 143 | 245 | 425 | 97 | 110 | 151 | 160 | ||
800 | 22/37 | 35/55 | 114.4/75.0 | 846 | 0.91 | 85 | 142 | 243 | 415 | 92 | 101 | 147 | 153 | ||
1000 | 18/29 | 30/46 | 143.0/94.0 | 916 | 0.99 | 83 | 141 | 239 | 405 | 88 | 95 | 144 | 148 | ||
