UL4703 600/1000/2000V铝芯&铜芯太阳能光伏电缆应用范围

这款通用型单芯电缆专为满足太阳能行业的多样化需求设计，应用场景包括：光伏组件接线盒连接、光伏系统平衡（BOS）集成中的电缆布线。

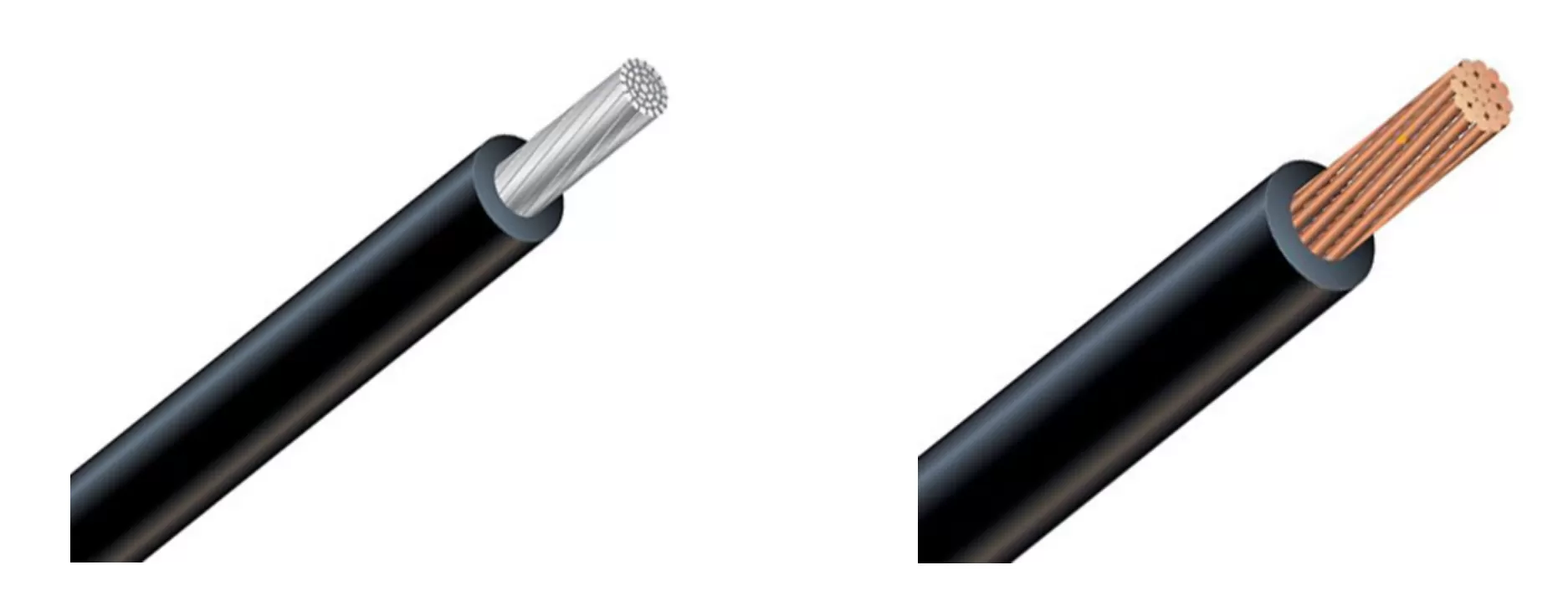

UL4703 600/1000/2000V铝芯&铜芯太阳能光伏电缆

UL4703 600/1000/2000V铝芯&铜芯太阳能光伏电缆执行标准

符合UL认证标准的光伏（PV）电缆
UL 4703（PV型电缆标准）
UL 44（RHW-2型电缆标准）
UL 854（USE-2型电缆标准）

AA-8000系列铝芯 1000/2000V 技术参数

规格	导体直径	绞合根数	绝缘厚度	外径	净重
AWG/千圆密耳	mm	根	mm	mm	kg/km
12	2.16	7	1.9	6	46
10	2.72	7	1.9	6.5	56
8	3.4	7	2.15	7.7	80
6	4.29	7	2.15	8.6	102
4	5.41	7	2.15	9.7	135
3	6.02	7	2.15	10.3	156
2	6.81	7	2.15	11.1	183
1	7.59	18	2.66	12.9	244
1/0	8.53	18	2.66	13.9	286
2/0	9.55	18	2.66	14.9	337
3/0	10.74	18	2.66	16.1	400
4/0	12.07	18	2.66	17.4	477
250	13.21	35	3.04	19.3	579
300	14.48	35	3.04	20.6	665
350	15.65	35	3.04	21.7	750
400	16.74	35	3.04	22.8	836
450	17.78	35	3.04	23.9	914
500	18.69	35	3.04	24.8	1028
550	19.69	58	3.43	26.6	1133
600	20.65	58	3.43	27.5	1217
650	21.46	58	3.43	28.3	1298
700	22.28	58	3.43	29.1	1382
750	23.06	58	3.43	29.9	1463
800	23.83	58	3.43	30.7	1543
900	25.37	58	3.43	32.2	1707
1000	26.92	58	3.43	33.8	1871

AA-8000系列铝芯 600V 技术参数

规格	导体直径	绞合根数	绝缘厚度	外径	净重
AWG/千圆密耳	mm	根	mm	mm	kg/km
12	2.16	7	1.52	5.2	36
10	2.72	7	1.52	5.76	45
8	3.4	7	1.9	7.2	71
6	4.29	7	1.9	8.09	92
4	5.41	7	1.9	9.21	124
3	6.02	7	1.9	9.82	145
2	6.81	7	1.9	10.61	170
1	7.59	18	2.41	12.41	230
1/0	8.53	18	2.41	13.35	271
2/0	9.55	18	2.41	14.37	320
3/0	10.74	18	2.41	15.56	382
4/0	12.07	18	2.41	16.89	457
250	13.21	35	2.79	18.79	557
300	14.48	35	2.79	20.06	642
350	15.65	35	2.79	21.23	725
400	16.74	35	2.79	22.32	810
450	17.78	35	2.79	23.36	887
500	18.69	35	2.79	24.27	999
550	19.69	58	3.18	26.05	1103
600	20.65	58	3.18	27.01	1185
650	21.46	58	3.18	27.82	1265
700	22.28	58	3.18	28.64	1348
750	23.06	58	3.18	29.42	1428
800	23.83	58	3.18	30.19	1508
900	25.37	58	3.18	31.73	1670
1000	26.92	58	3.18	33.28	1832

铜芯 1000/2000V 技术参数

规格	导体直径	绞合根数	绝缘厚度	外径	净重
AWG/千圆密耳	mm	根	mm	mm	kg/km
12	2.16	7	1.9	6	66
10	2.72	7	1.9	6.5	88
8	3.4	7	2.15	7.7	130
6	4.29	7	2.15	8.6	183
4	5.41	7	2.15	9.7	265
3	6.02	7	2.15	10.3	321
2	6.81	7	2.15	11.1	391
1	7.59	18	2.66	12.9	506
1/0	8.53	18	2.66	13.9	617
2/0	9.55	18	2.66	14.9	754
3/0	10.74	18	2.66	16.1	927
4/0	12.07	18	2.66	17.4	1140
250	13.21	35	3.04	19.3	1366
300	14.48	35	3.04	20.6	1608
350	15.65	35	3.04	21.7	1849
400	16.74	35	3.04	22.8	2097
450	17.78	35	3.04	23.9	2318
500	18.69	35	3.04	24.8	2663
550	19.69	58	3.43	26.6	2867
600	20.65	58	3.43	27.5	3106
650	21.46	58	3.43	28.3	3343
700	22.28	58	3.43	29.1	3589
750	23.06	58	3.43	29.9	3826
800	23.83	58	3.43	30.7	4063
900	25.37	58	3.43	32.2	4545
1000	26.92	58	3.43	33.8	5027

铜芯 600V 技术参数

规格	导体直径	绞合根数	绝缘厚度	外径	净重
AWG/千圆密耳	mm	根	mm	mm	kg/km
12	2.16	7	1.52	5.2	61
10	2.72	7	1.52	5.76	95
8	3.4	7	1.9	7.2	131
6	4.29	7	1.9	8.09	186
4	5.41	7	1.9	9.21	262
3	6.02	7	1.9	9.82	319
2	6.81	7	1.9	10.61	416
1	7.59	18	2.41	12.41	506
1/0	8.53	18	2.41	13.35	617
2/0	9.55	18	2.41	14.37	756
3/0	10.74	18	2.41	15.56	929
4/0	12.07	18	2.41	16.89	1172
250	13.21	35	2.79	18.79	1369
300	14.48	35	2.79	20.06	1609
350	15.65	35	2.79	21.23	1848
400	16.74	35	2.79	22.32	2095
450	17.78	35	2.79	23.36	2314
500	18.69	35	2.79	24.27	2706
550	19.69	58	3.18	26.05	2864
600	20.65	58	3.18	27.01	3101
650	21.46	58	3.18	27.82	3338
700	22.28	58	3.18	28.64	3583
750	23.06	58	3.18	29.42	3819
800	23.83	58	3.18	30.19	4067
900	25.37	58	3.18	31.73	4548
1000	26.92	58	3.18	33.28	4557

UL4703 600/1000/2000V铝芯&铜芯太阳能光伏电缆产品结构

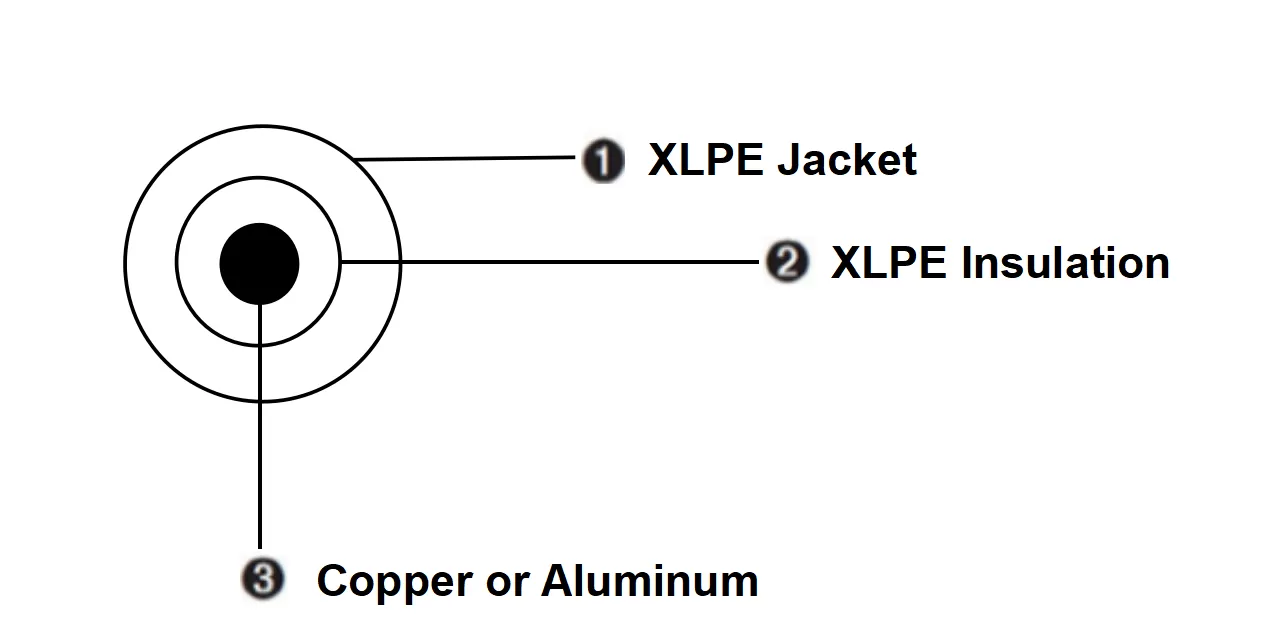

UL4703 600/1000/2000V铝芯&铜芯太阳能光伏电缆结构图
