IEC 60502 3.6/6KV(Um=7.2KV)单芯电缆产品用途：

本IEC60502标准单芯电缆适用于额定电压Uo/U 1.8/3KV至18/30KV、50Hz的电力配电系统。主要用于变电站、室内、电缆沟、户外、地下、水中敷设，也可用于工业、配电盘及发电厂的电缆桥架安装。

IEC 60502 3.6/6KV(Um=7.2KV)单芯电缆执行标准：

IEC 60502 第2部分(3.6/6KV 至 18/30KV)

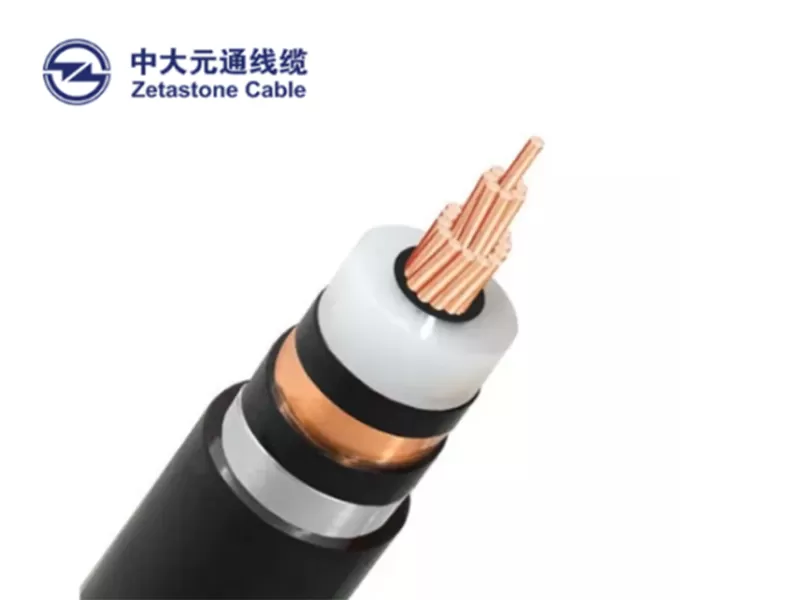

IEC 60502 3.6/6KV(Um=7.2KV)单芯电缆产品结构：

导体：符合IEC 60228标准的1类或2类退火铜/铝导体。

导体屏蔽：由挤包的非金属半导电料层构成，紧密贴合绝缘层，消除气隙。PVC/EPR/HEPR绝缘的1.8/3KV、3.6/6KV电缆可不设置导体屏蔽。

绝缘：1.8/3KV、3.6/6KV电缆采用聚氯乙烯（PVC），或采用交联聚乙烯（XLPE）、乙丙橡胶（EPR/HEPR）。

绝缘屏蔽：在绝缘层外挤包一层非金属半导电屏蔽层。

金属层：绝缘层/绝缘屏蔽层/内护层外采用同心铜丝屏蔽，或采用厚度不小于0.1mm的重叠铜带屏蔽。

隔离护套（铠装电缆）：铠装层下挤包PVC、PE或低烟无卤（LSZH）隔离护套。

铠装层（铠装电缆）：采用圆铝线铠装。

外护套：挤包热塑性材料外护套（可选PVC、PE、LSZH）。

尺寸参数
标称截面				非铠装电缆				铝线铠装电缆
	标称绝缘厚度	铜带屏蔽面积(0.1mm)	铜丝屏蔽面积	标称护套厚度	近似外径	近似重量		标称衬层厚度	铠装线径	标称护套厚度	近似外径	近似重量
	标称绝缘厚度	铜带屏蔽面积(0.1mm)	铜丝屏蔽面积	标称护套厚度	近似外径	铜芯	铝芯	标称衬层厚度	铠装线径	标称护套厚度	近似外径	铜芯	铝芯
mm²	mm	mm²	mm²	mm	mm	kg/km		mm	mm	mm	mm	kg/km
10	2.5	4.7	10	1.8	16	320	260	1.2	1.6	1.8	22	610	550
16	2.5	5.1	10	1.8	16	390	290	1.2	1.6	1.8	22	680	580
25	2.5	5.7	16	1.8	18	500	340	1.2	1.6	1.8	23	810	660
35	2.5	6.2	16	1.8	19	610	400	1.2	1.6	1.8	24	940	730
50	2.5	6.7	16	1.8	20	750	450	1.2	1.6	1.8	26	1100	810
70	2.5	7.4	16	1.8	22	970	550	1.2	1.6	1.8	27	1350	930
95	2.5	8.2	16	1.8	23	1250	660	1.2	1.6	1.9	29	1670	1080
120	2.5	9.0	16	1.8	25	1500	760	1.2	1.6	1.9	31	1950	1200
150	2.5	9.7	25	1.8	26	1790	860	1.2	1.6	2.0	32	2270	1350
185	2.5	10.6	25	1.8	28	2150	1000	1.2	2.0	2.1	35	2770	1620
240	2.6	11.7	25	1.9	31	2770	1250	1.2	2.0	2.2	38	3440	1930
300	2.8	12.9	25	2.0	34	3400	1500	1.2	2.0	2.2	41	4120	2210
400	3.0	14.3	35	2.1	38	4280	1850	1.3	2.5	2.4	46	5250	2820
500	3.2	15.7	35	2.1	41.5	5325	2240	1.4	2.5	2.6	50	6520	3520
630	3.2	17.3	35	2.2	45.3	6745	2750	1.5	2.5	2.7	56	7960	4020
800	3.2	20.3	50	2.4	49.9	8290	3310	1.5	2.5	2.8	59	9660	4820
1000	3.2	22.3	50	2.5	54.2	10255	3990	1.6	2.5	3.0	63	11690	5540

电气参数
标称截面	铜/铝导体直流电阻	铜/铝导体交流电阻	铜/铝导体1s短路容量	电容	充电电流	铜丝屏蔽1s短路容量	铜带屏蔽1s短路容量	电抗		电感		阻抗
								品字形	扁平形	品字形	扁平形	品字形		扁平形
								品字形	扁平形	品字形	扁平形	铜芯	铝芯	铜芯	铝芯
mm²	µΩ/m	µΩ/m	kA	pF/m	mA/m	kA	kA	µΩ/m		nH/m		µΩ/ m		µΩ/m
10	1830/3080	2330/3920	1.4/0.9	202	0.26	1.23	0.69	160	214	420	610	2332	3846	2345	3840
16	1150/1910	1460/2420	2.2/1.4	232	0.29	1.96	0.75	152	205	410	600	1462	2411	1478	2421
25	727/1200	927/1538	3.6/2.3	262	0.32	1.96	0.83	142	196	400	590	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	291	0.35	1.96	0.90	133	187	390	580	679	1121	695	1131
50	387/641	494/822	6.8/4.4	321	0.39	1.96	0.98	121	179	380	570	511	834	527	844
70	268/443	343/568	9.8/6.3	371	0.45	1.96	1.09	115	173	370	550	364	583	386	597
95	193/320	248/410	13.3/8.5	417	0.50	1.96	1.20	110	168	350	540	272	427	300	446
120	153/253	196/325	17.2/11.0	459	0.55	1.96	1.32	107	165	340	520	225	345	257	367
150	124/206	159/265	21.2/13.5	494	0.59	3.06	1.41	103	161	330	510	193	287	229	313
185	99/164	128/211	26.6/17.0	543	0.65	3.06	1.54	100	158	320	500	165	237	206	267
240	75/125	98/161	34.9/22.3	583	0.70	3.06	1.71	97	155	310	490	140	191	185	226
300	60/100	80/130	43.8/28.0	602	0.72	3.06	1.88	95	153	300	490	126	163	174	203
400	47/78	64/102	57.3/36.6	627	0.75	4.29	2.08	92	150	290	480	113	141	164	184
500	37/60	51/81	72.3/46.2	654	0.79	4.29	2.30	90	147	290	470	105	124	158	171
630	28/47	42/64	91.2/58.3	726	0.87	4.29	2.53	87	145	280	460	97	110	151	160
800	22/37	35/55	114.4/75.0	786	0.91	6.13	2.96	85	143	270	460	92	101	147	153
1000	18/29	30/46	143.0/94.0	856	0.99	6.13	3.26	83	141	260	450	88	95	144	148
