TYPE-G型
铜芯拖链电缆

TYPE-G型铜芯电缆

柔性铜导体，乙丙橡胶（EPDM）绝缘，单层氯化聚乙烯（CPE）护套

TYPE-G型铜芯电缆应用范围：

TYPE-G电缆是重型工业用柔性移动电缆，适用于NEC第400条规定的需要设备接地的超严苛工况。

可连续浸入水中使用，适用于潜水泵、船舶设备；同时适用于轻型/中型矿山设备，具备耐日照、耐油性能。

高柔性，低温环境施工便捷，不可作为建筑物固定布线使用。

TYPE-G型铜芯电缆执行标准：

• ASTM B3 软态/退火铜导线

• ASTM B172 束绞+绳绞铜导体标准

• UL 1650 移动式电力电缆标准

• MSHA 矿用认证

• RoHS-2 (欧盟指令 2011/65/EU)

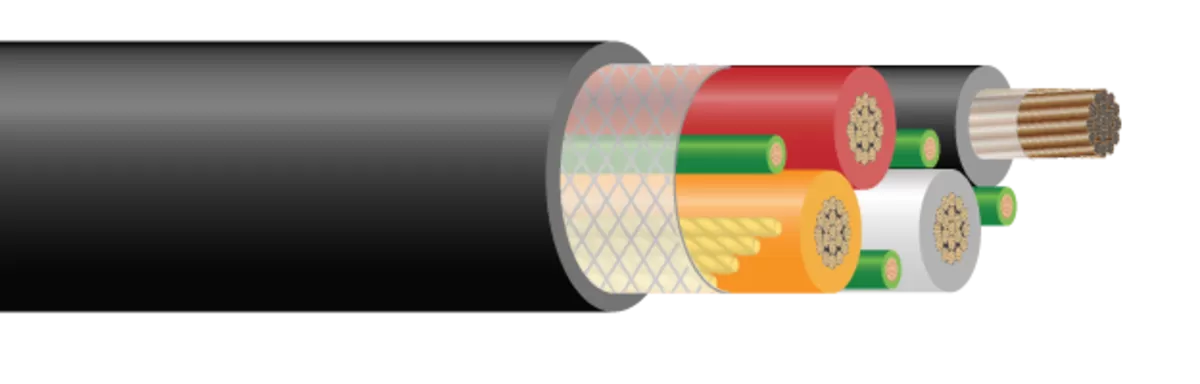

TYPE-G型铜芯电缆结构：

1. 导体：符合ASTM B3/B172标准，裸铜、软拉退火、高柔性绳绞铜导体

2. 隔离带：导体与绝缘间采用非导电隔离带，便于剥离

3. 绝缘：乙丙橡胶（EPDM），#4/0及以下规格采用黑、白、蓝、红配色；250kcmil以上采用黑、白、红、橙配色

4. 接地导体：4根绝缘/裸铜软拉退火绳绞柔性铜导体，符合ASTM B3/B172

5. 填充：黄麻填充，保证电缆圆整度

6. 加强绑扎：线芯外采用麻绳加强绑扎

7. 护套：黑色阻燃热固性氯化聚乙烯（CPE）

TYPE W型柔性铜导体电缆结构

1. 导体：符合ASTM B3/B172标准，裸铜、软拉退火、高柔性绳绞铜导体

2. 隔离带：导体与绝缘间采用非导电隔离带，便于剥离

3. 绝缘：乙丙橡胶（EPDM），颜色分为黑、白、红、绿、橙

4. 填充：黄麻填充，保证电缆圆整度

5. 加强绑扎：线芯外采用麻绳加强绑扎

6. 护套：黑色阻燃热固性氯化聚乙烯（CPE）
