Name: 软铜导体电缆
Brand: 物产中大元通电缆有限公司

W型软铜导体电缆产品应用

适用于连续浸水环境，是潜水泵的理想选择；同时适用于轻中型矿用场景，具备耐日照、耐油性能，柔韧性优异，低温环境施工便捷，不可用作建筑固定布线，通过FT-5阻燃测试。

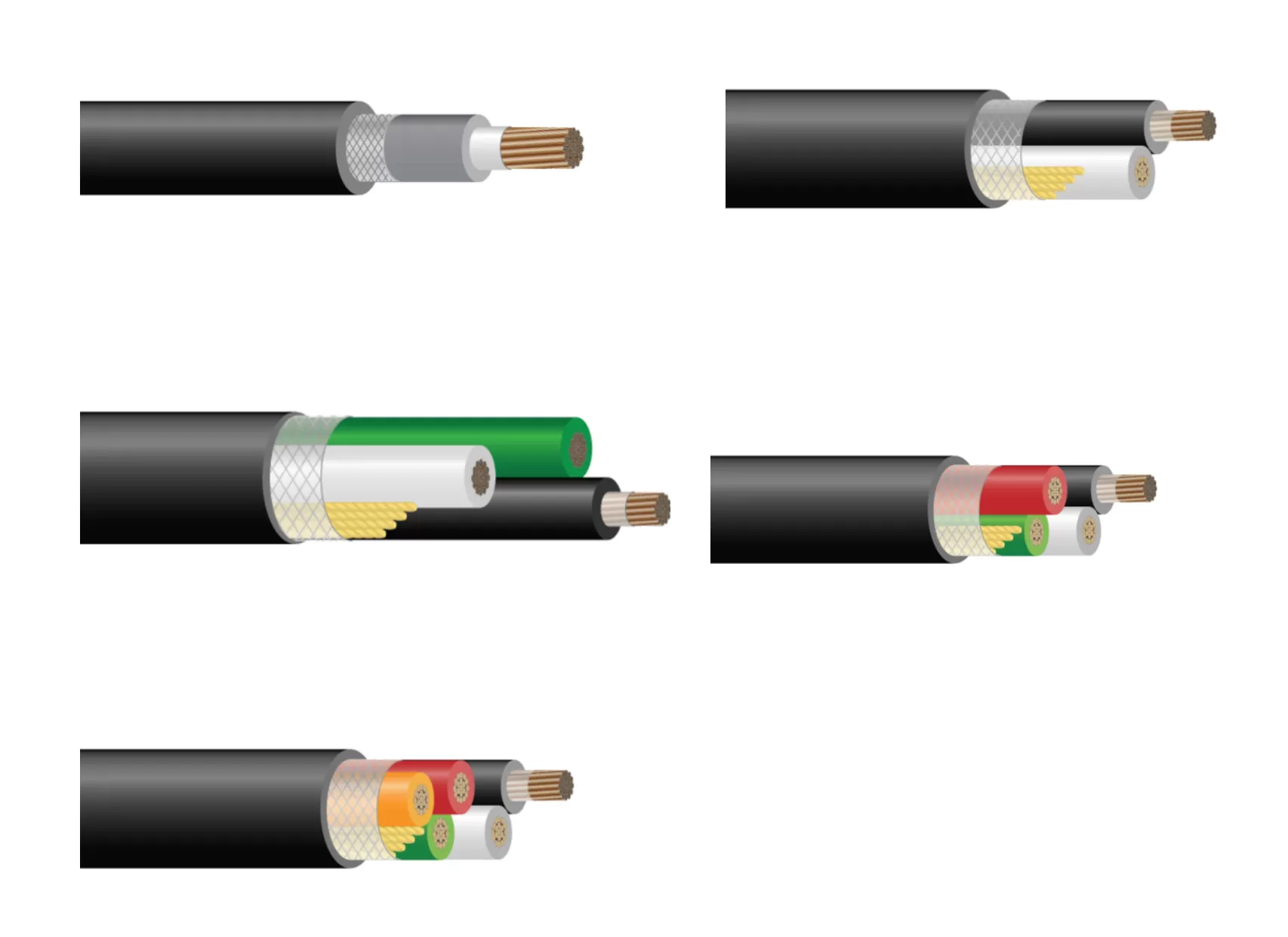

W型软铜导体电缆

W型软铜导体电缆执行标准

ASTM B3 软态/退火铜线标准
ASTM B172 束绞+绳绞铜导体规范
UL 1650 移动式电力电缆标准
MSHA认证
RoHS-2（欧盟指令2011/65/EU）

W型软铜导体电缆技术参数

电力导体	导体规格	导体绞合根数	导体外径		绝缘厚度	护套厚度	近似外径		近似重量
导体数量	AWG/千圆密耳	根数	英寸	毫米	毫米	毫米	英寸	毫米	磅/千英尺	千克/千米
1	8	168	0.145	3.68	1.52	1.91	0.433	11.00	132	196.44
1	6	273	0.186	4.72	1.52	2.41	0.522	13.26	191	284.24
1	4	427	0.235	5.97	1.52	2.41	0.572	14.53	255	379.48
1	2	651	0.290	7.37	1.52	2.41	0.606	15.39	299	444.96
1	2	259	0.290	7.37	1.52	2.41	0.666	16.92	352	523.83
1	1	259	0.300	7.62	2.03	2.41	0.714	18.14	432	642.89
1	1/0	259	0.379	9.63	2.03	2.41	0.759	19.28	514	764.92
1	2/0	324	0.400	10.16	2.03	2.41	0.820	20.83	614	913.73
1	3/0	418	0.480	12.19	2.03	2.54	0.854	21.69	749	1114.63
1	4/0	532	0.530	13.46	2.03	2.41	0.901	22.89	894	1330.42
1	250	608	0.605	15.37	2.41	2.41	1.011	25.68	1059	1575.97
1	350	893	0.670	17.02	2.41	2.41	1.110	28.19	1411	2099.80
1	500	1221	0.858	21.79	2.41	2.41	1.254	31.85	1898	2824.54
1	500	1221	0.858	21.79	2.41	2.41	1.284	32.61	1935	2879.60

2	8	71	0.145	3.68	1.52	2.92	0.801	20.35	330	491.09
2	6	65	0.186	4.72	1.52	2.79	0.852	21.64	403	599.73
2	4	112	0.235	5.97	1.52	2.79	1.020	25.91	611	909.27
2	2	168	0.290	7.37	1.52	3.68	1.130	28.70	744	1107.19
2	1	224	0.300	7.62	2.03	3.94	1.250	31.75	925	1376.55
2	1/0	259	0.385	9.78	2.03	3.94	1.511	38.38	1203	1790.26
2	2/0	324	0.400	10.16	2.03	3.94	1.497	38.02	1382	2056.64
2	3/0	418	0.480	12.19	2.03	3.94	1.610	40.89	1764	2625.12
0.00
3	8	71	0.145	3.68	1.52	3.68	0.963	24.46	477	709.85
3	6	65	0.186	4.72	1.52	3.68	1.030	26.16	609	906.29
3	4	112	0.235	5.97	1.52	3.18	1.170	29.72	881	1311.07
3	2	168	0.290	7.37	1.52	3.68	1.292	32.82	1151	1712.88
3	1	224	0.300	7.62	2.03	3.68	1.304	33.12	1173	1745.62
3	1/0	259	0.379	9.63	2.03	4.06	1.505	38.23	1671	2486.72
3	2/0	324	0.400	10.16	2.03	3.94	1.691	42.95	2098	3122.17
3	3/0	418	0.480	12.19	2.03	4.06	1.713	43.51	2406	3580.52
3	4/0	532	0.530	13.46	2.03	4.45	1.913	48.59	2904	4321.63
3	250	608	0.605	15.37	2.41	3.94	2.048	52.02	3382	5032.97
3	350	893	0.670	17.02	2.41	6.22	2.685	68.20	5679	8451.28
3	500	1221	0.858	21.79	2.41	6.22	2.800	71.12	6568	9774.26
3	500	1221	0.858	21.79	2.41	6.86	2.861	72.67	6897	10263.87

4	8	71	0.145	3.68	1.52	3.94	0.988	25.10	577	858.67
4	8	133	0.145	3.68	1.52	3.94	1.011	25.68	573	852.72
4	6	65	0.186	4.72	1.52	3.68	1.120	28.45	748	1113.15
4	4	427	0.235	5.97	1.52	3.68	1.171	29.74	952	1416.73
4	4	112	0.235	5.97	1.52	3.18	1.223	31.06	1054	1568.52
4	2	168	0.290	7.37	1.52	3.68	1.465	37.21	1766	2628.10
4	1	224	0.300	7.62	2.03	3.68	1.654	42.01	1985	2954.01
4	1/0	259	0.379	9.63	2.03	4.19	1.729	43.92	2249	3346.88
4	2/0	324	0.400	10.16	2.03	5.72	1.874	47.60	2764	4113.29
4	3/0	418	0.480	12.19	2.03	3.94	1.890	48.01	3226	4800.82
4	4/0	532	0.530	13.46	2.03	5.97	2.199	55.85	3979	5921.40
4	250	608	0.605	15.37	2.41	6.86	2.486	63.14	4705	7001.81
4	350	893	0.670	17.02	2.41	7.21	2.968	75.39	7114	10586.80
4	500	1221	0.858	21.79	2.41	7.87	3.178	80.72	8464	12595.82

5	8	71	0.145	3.68	1.52	3.94	1.056	26.82	665	989.63
5	6	65	0.186	4.72	1.52	3.56	1.210	30.73	881	1311.07
5	4	112	0.235	5.97	1.52	3.94	1.399	35.53	1347	2004.56
5	2	168	0.290	7.37	1.52	4.32	1.605	40.77	1990	2961.45
5	1	224	0.300	7.62	2.03	5.21	1.676	42.57	1907	2837.93
5	1/0	259	0.379	9.63	2.03	6.60	2.041	51.84	3075	4576.10
5	2/0	324	0.400	10.16	2.03	5.21	2.072	52.63	3336	4964.51
5	3/0	418	0.480	12.19	2.03	5.21	2.153	54.69	3893	5793.42
5	4/0	532	0.530	13.46	2.03	5.59	2.394	60.81	5313	7906.62
